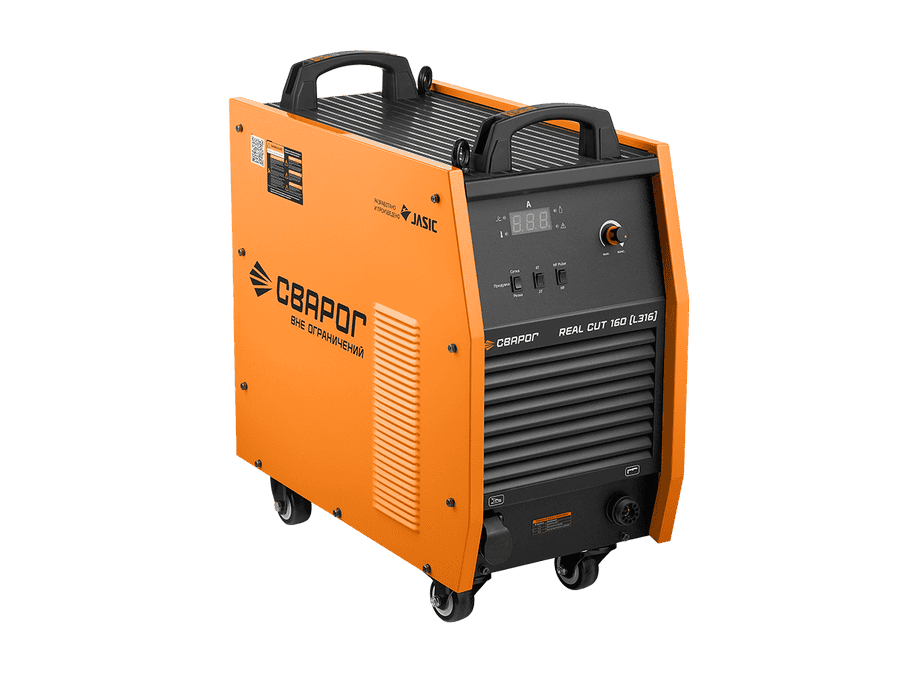

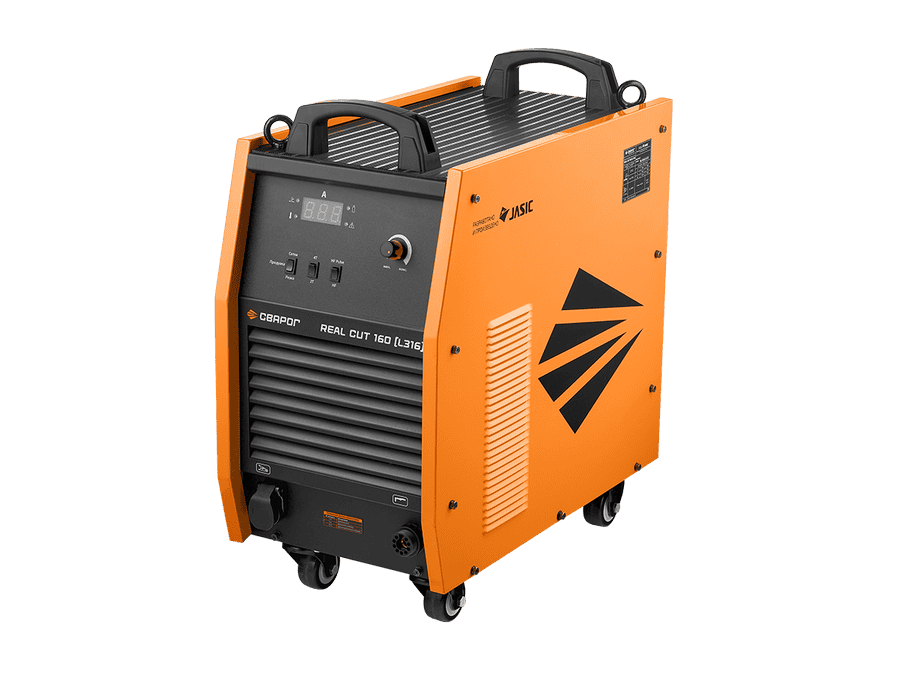

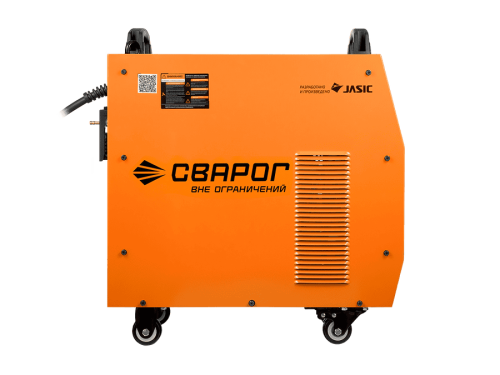

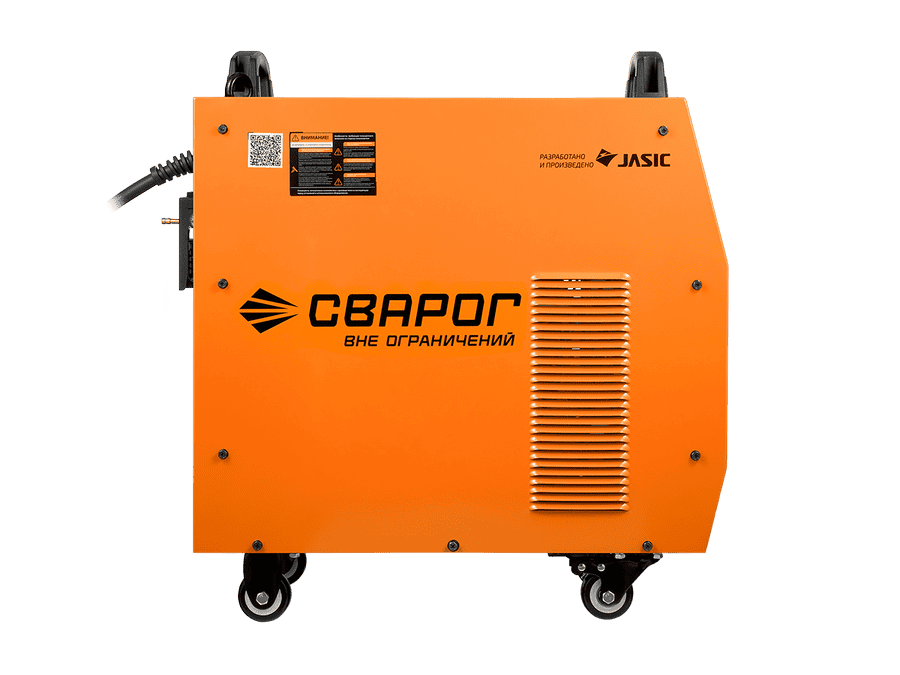

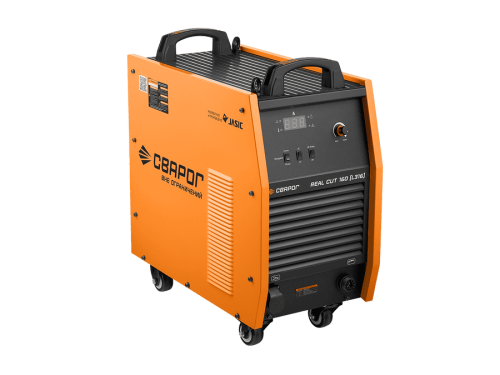

Аппарат плазменной резки Сварог REAL CUT 160 (L316)

REAL CUT 160 (L316) – промышленный инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 65 мм. Инвертор позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни.

Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:

• Увеличить толщину разрезаемого металла до 65 мм.
• Оптимизировать алгоритм работы аппарата
• Улучшить процесс плазмообразования и плотности плазменной дуги

Импульсный высокочастотный поджиг дуги Pulse HF:

• Снижает количество помех, выделяемых осциллятором
• На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения
• Наличие автоматической системы сброса конденсата
• Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения
• В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона
• Удобную транспортировку аппарата обеспечивают транспортные колеса

Функциональные особенности REAL CUT 160 (L316):

• Высокочастотный поджиг дуги
• Импульсный высокочастотный поджиг дуги Pulse HF
• Дежурная дуга
• Режим резки сетки
• Проверка давления рабочей дуги
• Индикатор низкого давления сжатого воздуха
• Режимы 2Т и 4Т

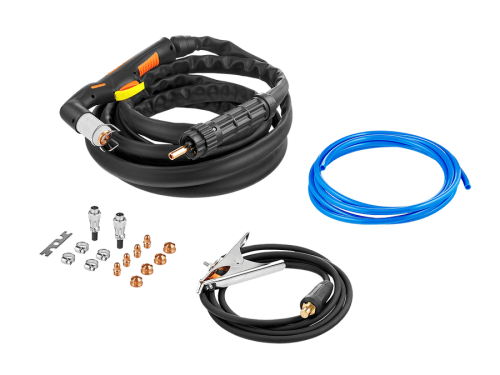

• Безопасное подключение плазмотрона через центральный адаптер
• Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата

Конструктивные особенности REAL CUT 160 (L316):

Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха

Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе

Надежная защита внутренних деталей:

Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления

Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник

Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы

Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие

Автомат включения защищен силиконовым чехлом

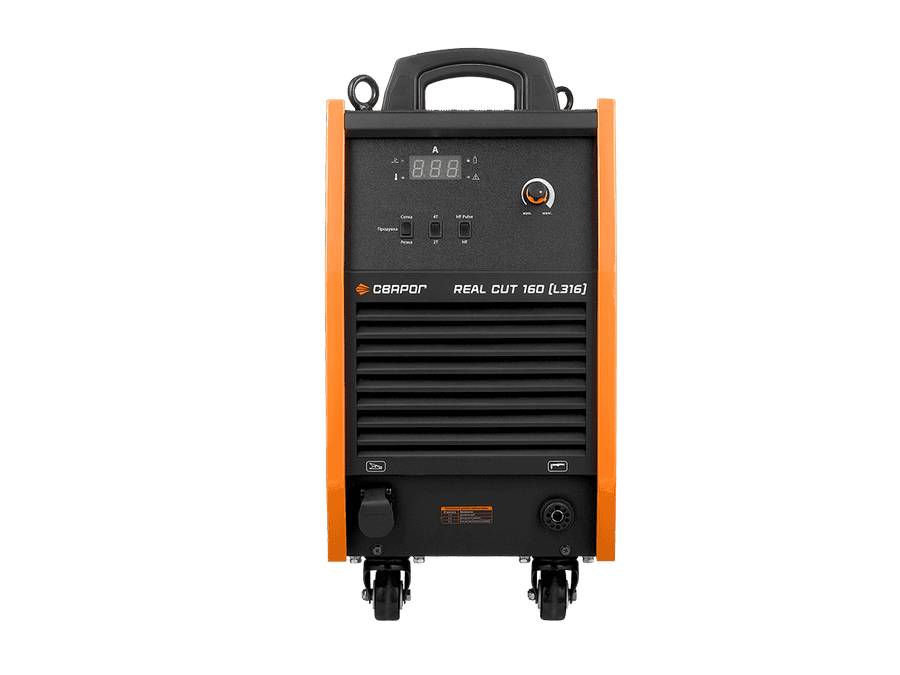

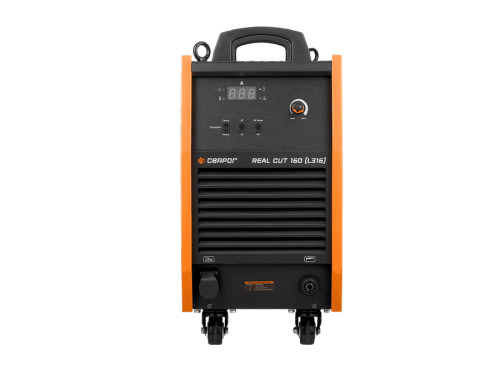

Аппарат REAL CUT 160 (L316) имеет классическую систему управления:

1 – Индикатор перегрева

2 – Индикатор режима резки

3 – Индикатор тока резки

4 – Индикатор перегрузки

5 – Индикатор отсутствия воздуха

6 – Регулятор тока реза

7 – Тумблер переключения типов поджига дежурной дуги. У аппарата 2 типа поджига дежурной дуги: HF Pulse — высокочастотный импульсный поджиг, HF — высокочастотный поджиг

8 – Переключение режимов: 2Т/4Т

9 – Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки
